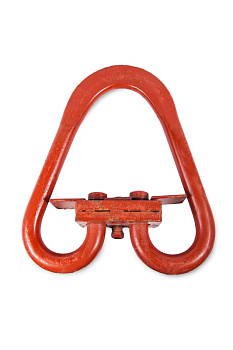

Звено типа РТ1/РТ3
Разъёмное треугольное звено. Исполнение 1 и 3. В отличие от
звена Т, звено РТ — разъёмное, что значительно расширяет
область его применения. Оно может быть использовано при
изготовлении многоветвевых стропов.
наименование
грузоподъёмность,
т
d
размеры, мм
a
b
t
масса,
кг
Рт1-0,63хл
0,63
14
32
126
115
1
Рт1-0,8хл
0,80
14
32
126
115
1
Рт1-1,0хл
1,00
14
32
126
115
1
Рт1-1,6хл
1,60
16
38
156
103
1,33
Рт1-2,0хл
2,00
18
38
174
104
1,69
Рт1-3,2хл
3,20
22
50
200
157
3,00
Рт1-5,0хл
5,00
28
60
260
215
5,75
Рт1-6,3хл
6,30
32
68
289
240
8,5
Рт1-8,0хл
8,00
35
74
322
265
11,0
Рт1-10,0хл
10,00
40
82
355
295
15,48
Рт1-12,5хл
12,50
45
90
390
325
22,40
Рт1-16,0хл
16,0
50
100
425
360
30,0
Рт1-20,0хл
20,0
55
110
425
395
41,1
Рт1-25,0хл
25,0
60
120
460
455
54,3
Рт1-32,0хл
32,0
65
125
490
480
68,3
Рт3-1,25
1,25
14
36
130
125
0,95
Рт3-1,6
1,60
14
36
130
125
1,0
Рт3-2,0
2,00
16
38
142
150
1,45
Рт3-2.5
2,50
18
46
164
165
1,93
Рт3-3,2
3,20
20
50
182
180
2,50
Рт3-4,0
4,00
22
54
196
205
3,64
Рт3-5,0
5,00
25
60
205
225
4,98
Рт3-6,3
6,30
28
68
236
250
6,70
Рт3-8,0
8,00
32
74
266
280
9,62
Рт3-10,0
10,00
36
80
296
300
13,70
Рт3-12,5
12,50
40
90
330
340
18,80
Рт3-16,0
16,0
45
100
365
375
26,34
Рт3-20,0
20,0
50
110
400
400
34,50
Рт3-25,0
25,0
56
125
461
425
51,60
Звенья РТ3 и РТ1 используются в качестве верхнего звена многоветвевых стропов (пауков). Эти стропы могут быть выполнены из стального каната, грузовой цепи, текстильной ленты или синтетического волокна.
Большим плюсом разборных звеньев является то, что при необходимости заменить ветви, либо добавить дополнительные в изделие, это можно осуществить достаточно просто и быстро и не прибегать к необходимости приобретения готового изделия в сборе.
Звено РТ3 по ГОСТ 25573-82
- Коэффициент прочности - 5:1
- Класс прочности: 3
Отличается от звена 8РТ1 диаметром прутка и весом, незначительно отличается размерами. Вершина прутка откована и является ребром жесткости.
